En el manual del torno Pinacho encontramos el plano general del torno, en este caso hemos señalado las partes a tratar en este apartado de la práctica, en el cual destacamos la caja de engranajes los husillos y las diferentes palancas y mecanismos necesarios para activar los movimientos transversales y longitudinales de la máquina
Para poder acceder a los husillos lo único que se ha tenido que hacer es desmontar la protección metálica de los mismos, lo que se ha realizado de manera fácil quitando tres tornillos con una llave de Allen del nº4 y desplazando este metal hacia la derecha. De esa manera conseguimos acceder con facilidad a los husillos.

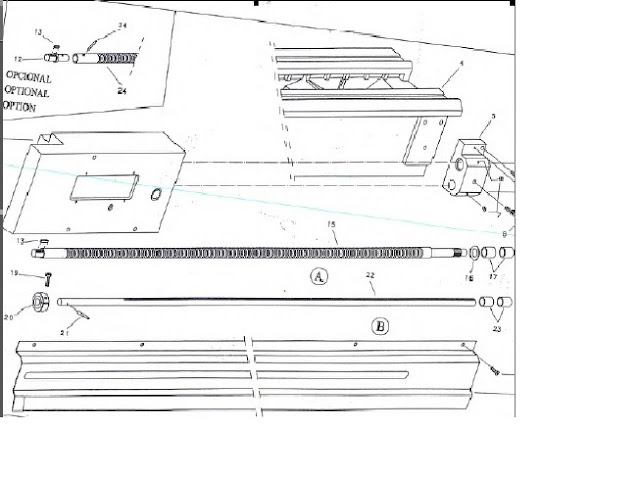

-Representación de las partes de la máquina que son objeto de la tarea práctica incluyendo los planos particulares y de despiece donde se puedan apreciar las partes de que consta cada mecanismo.
Desmontaje de la caja de engranajes:
Desmontaje de los husillos:
En el siguiente vídeo podemos ver la activación automática del carro transversal del torno mediante las palancas y mecanismos necesarios para realizar el movimiento
En cuanto al carro longitudinal en el siguiente vídeo podemos apreciar el movimiento del mismo al activar los mecanismos de avance.
Para la selección de los avances en el manual del torno Pinacho encontramos la siguiente tabla.
Los avances se realizan a través de la caja de engranajes y de la palanca presente en la siguiente fotografía
-Precauciones de seguridad ante la activación indebida de los avances:
Encontramos principalmente dos mecanismos de seguridad ante este supuesto:
- Seta de emergencia: en el caso de que algo no vaya bien durante el trabajo con la máquina existe este mecanismo para pararla de manera inmediata, Este se encuentra al lado de la palanca de activación de la máquina, como podemos ver en la siguiente fotografía y una vez pulsada esta estará metida hacia dentro, lo que no permitirá que la máquina se accione hasta que se tire de la seta hacia atrás y esta recupere su posición original.
Freno de pie: además de la seta de emergencia encontramos el freno de pie, situado en la parte inferior de la máquina y anclado al chásis de la misma. Al igual que la seta el freno de pie para la máquina de manera inmediata mediante un pisotón a la barra del freno.
-Herramientas y accesorios empleados:
-Llave de Allen nº4.
-Brocha para realizar labores de limpieza de los elementos.
